نصب صحیح و استاندارد تابلو برق، نقشی حیاتی در تضمین ایمنی و کارایی کل مجموعه ایفا می‌کند. اجرای اصولی و فنی این فرآیند نه تنها از بروز حوادث ناگواری چون اتصالی، آتش‌سوزی و خطر برق‌گرفتگی جلوگیری می‌کند، بلکه با توزیع بهینه جریان و محافظت از تجهیزات حساس در برابر نوسانات ولتاژ، عملکرد پایدار سیستم را تضمین می‌نماید. رعایت استانداردهای نصب در این بخش، ضامن پیشگیری از خسارت‌های سنگین مالی، کاهش هزینه‌های تعمیر و نگهداری، و مهم‌تر از همه، حفظ سلامت و جان افراد است.

مهم‌ترین خطاهای رایج در نصب تابلو برق

بی‌توجهی به اصول ایمنی در هنگام نصب، ریسک‌های جبران‌ناپذیری به همراه دارد. یک خطای کوچک در سیم‌کشی یا عایق‌بندی می‌تواند کل سیستم را دچار اختلال کند. در ادامه به بررسی مهم‌ترین خطاها می‌پردازیم:

سیم‌کشی نادرست

سیم‌کشی نادرست یکی از رایج‌ترین خطاهای تابلو برق است که می‌تواند باعث اختلال در عملکرد تجهیزات، اتصال کوتاه و حتی خطر آتش‌سوزی شود.

خطا در انتخاب تجهیزات

انتخاب تجهیزات ناسازگار یا با ظرفیت نامناسب (مانند فیوزها و کلیدهای مینیاتوری ضعیف)، منجر به داغ شدن بیش از حد قطعات، پریدن مداوم فیوز و در نهایت آسیب دیدن کل سیستم می‌شود.

بی‌توجهی به سیستم ارتینگ در نصب

فقدان یا اجرای ناقص سیستم ارتینگ (اتصال به زمین)، بدنه تابلو برق را به یک منبع خطر تبدیل می‌کند که در صورت نشت جریان، منجر به برق‌گرفتگی شدید افراد و آسیب به بردهای الکترونیکی حساس می‌شود.

جانمایی نامناسب

نصب تابلو برق در محل‌های نامناسب، مانند فضای تنگ، نامرطوب، دور از مرکز مصرف بار یا نزدیک منابع گرما، دسترسی هنگام اضطراری را دشوار می‌سازد و عملکرد تجهیزات را به دلیل رطوبت یا گرمای بیش از حد مختل می‌کند.

نصب مکانیکی اشتباه

عدم تراز بودن، عدم استحکام در اتصال به دیوار و استفاده از گلندهای نامناسب، علاوه بر ریسک سقوط تابلو، باعث نفوذ رطوبت و گرد و غبار و در نهایت آسیب به تجهیزات داخلی می‌شود.

رعایت نکردن ظرفیت و بار مجاز

بارگذاری بیش از حد (Overload) تجهیزات نسبت به ظرفیت نامی تابلو و اتصالات آن، منجر به داغ شدن شدید کابل‌ها، آسیب به کلیدهای محافظ و در نهایت وقوع آتش‌سوزی‌های الکتریکی می‌شود.

تهویه نامناسب داخل تابلو برق

جمع شدن حرارت ناشی از عملکرد قطعات (مانند اینورترها، ترانس‌ها و اتصالات) به دلیل نبود جریان هوای مناسب، باعث افزایش دمای داخلی می‌شود. این پدیده منجر به کاهش طول عمر قطعات الکترونیکی، تحریک شدن سنسورهای حرارتی و قطع شدن ناخواسته سیستم (Trip) می‌گردد.

رعایت نکردن اصول ایمنی هنگام نصب

نادیده گرفتن پروتکل‌های ایمنی (مانند عدم استفاده از تجهیزات حفاظتی، کار در محیط‌های متحرک یا عدم قطع کامل جریان) می‌تواند منجر به برق‌گرفتگی، شوک الکتریکی و حوادث مرگبار برای تکنسین شود.

خطاهای مربوط به نصب تابلو برق سه فاز

نصب صحیح تابلوهای برق سه فاز نیازمند دقت بسیار بالا در رعایت فازها و تعادل بار است. کوچک‌ترین اشتباه در این فرآیند می‌تواند منجر به آسیب‌های جبران‌ناپذیر به تجهیزات و شبکه شود. در ادامه به بررسی مهم‌ترین خطاها می‌پردازیم:

نبود برچسب‌گذاری و مستندسازی مدارها

یکی از رایج‌ترین خطاهای تابلو برق نبود برچسب‌های مشخص روی سیم‌ها و تجهیزات است که باعث سردرگمی در زمان عیب‌یابی و تعمیرات می‌شود. این مشکل زمانی بیشتر خود را نشان می‌دهد که جانمایی تجهیزات داخل تابلو از ابتدا به‌صورت منظم و استاندارد انجام نشده باشد زیرا دسترسی به تجهیزات و شناسایی مدارها دشوارتر خواهد شد. در چنین شرایطی استفاده از ریل مینیاتوری برای نصب اصولی تجهیزات نقش مهمی در ایجاد نظم، سهولت نگهداری و کاهش خطاهای اجرایی دارد.

رعایت نکردن استانداردهای نصب

نادیده گرفتن استانداردهای ملی و بین‌المللی در طراحی و چیدمان، باعث از کار افتادن سیستم‌های حفاظتی و عدم انطباق تابلو با شرایط محیطی می‌شود.

روش‌های عیب‌یابی خطاهای نصب تابلو برق

عیب‌یابی هوشمندانه و سیستماتیک، کلید اصلی در کاهش زمان توقف سیستم و جلوگیری از خسارات سنگین در هنگام بروز نقص فنی است. برای تشخیص سریع منشأ خطاهای تابلوهای برق، تکنسین‌ها باید از رویکردهای زیر استفاده کنند:

• بررسی بصری و بازرسی ظاهری : اولین قدم در عیب‌یابی، بررسی ظاهر تجهیزات، وجود تغییر رنگ در سیم‌ها (نشانه حرارت زیاد)، شل بودن اتصالات و اطمینان از تراز بودن تابلو است.

• استفاده از دوربین حرارتی: برای شناسایی نقاط داغ ناشی از اتصالات سست یا بارگذاری بیش از حد، استفاده از دوربین حرارتی بهترین روش غیرتماسی برای پیش‌بینی وقوع آتش‌سوزی است.

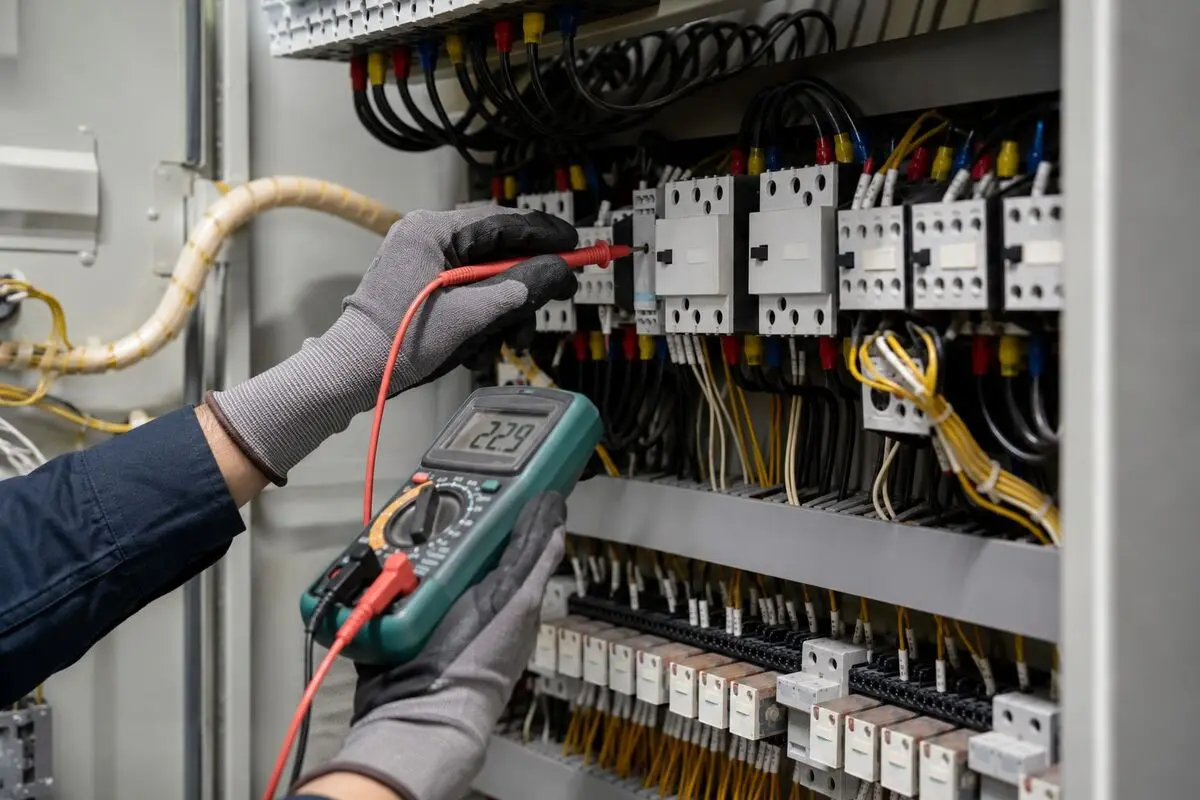

• اندازه‌گیری پارامترهای الکتریکی: استفاده از مولتی‌متر و کلمپ‌متر برای بررسی دقیق ولتاژ بین فازها، جریان مصرفی هر فاز (جهت تشخیص عدم تعادل بار) و بررسی سلامت سیستم ارتینگ.

• بررسی مستندات و نقشه‌ها: تطبیق وضعیت فعلی سیم‌کشی و قطعات نصب شده با نقشه‌های طراحی و برچسب‌گذاری‌ها برای یافتن هرگونه اختلاف در مسیر جریان یا عملکرد تجهیزات.

راهکارهای جلوگیری از خطا در نصب تابلو برق

جلوگیری از وقوع خطا در مرحله نصب بسیار کم‌هزینه‌تر از اصلاح آسیب‌های وارده پس از راه اندازی است. برای تضمین کیفیت، افزایش طول عمر تجهیزات و حفظ ایمنی کاربران، رعایت یک پروتکل پیشگیرانه و استانداردهای مهندسی در تمامی مراحل از طراحی تا نصب نهایی الزامی است.

• رعایت دقیق نقشه‌های مهندسی و استفاده از تجهیزات دارای استاندارد برای اطمینان از سازگاری قطعات با یکدیگر.

• انجام بازرسی‌های مرحله‌ای در حین نصب (از مرحله شاسی‌کشی تا سیم‌کشی نهایی) برای شناسایی خطاهای کوچک قبل از تبدیل شدن به بحران.

• بهره‌گیری از ابزارهای اندازه‌گیری و سفت‌کننده دقیق برای اطمینان از استحکام اتصالات و عدم ایجاد نقاط داغ.

• درج دقیق شماره سیم‌ها، قطعات و مدارها بر روی تجهیزات و بایگانی نقشه‌های بروزرسانی شده برای تسهیل مدیریت سیستم.

• محاسبه دقیق بار حرارتی تولید شده توسط قطعات و نصب سیستم‌های خنک‌کننده (فن و فیلتر) متناسب با فضای داخلی تابلو.

چک‌لیست نصب صحیح

جهت تضمین عملکرد پایدار و ایمن سیستم، پس از اتمام عملیات نصب، انجام یک بازبینی نهایی بر اساس این چک‌لیست الزامی است. این لیست به عنوان آخرین لایه حفاظتی پیش از برق‌دار کردن (Energizing) تابلو عمل می‌کند.

1. تراز بودن کامل بدنه تابلو بر روی پایه یا زمین.

2. محکم بودن تمامی پیچ‌های نگهدارنده و اتصال بدنه به سازه.

3. بررسی سلامت درزگیرها و استفاده از گلندهای مناسب برای ورود کابل‌ها.

4. عدم وجود لرزش در بدنه و اطمینان از استحکام اتصال قطعات داخلی به شاسی.

5. بررسی استحکام تمامی اتصالات جهت جلوگیری از ایجاد جرقه یا حرارت.

6. تطبیق مسیر سیم‌کشی با نقشه طراحی و رعایت جداسازی کابل‌های قدرت از کابل‌های فرمان.

7. تست پیوستگی و اطمینان از سلامت مسیر سیم‌ها.

8. بررسی صحیح اتصال سیستم ارتینگ به بدنه و قطعات فلزی.

9. چک کردن ظرفیت تمامی کلیدها، مینیاتوری‌ها و کنتاکتورها نسبت به بار طراحی شده.

10. عملکرد صحیح فن‌ها، ترموستات‌ها و فیلترهای تهویه.

11. بررسی صحت برچسب‌گذاری روی تمامی سیم‌ها، ریل‌ها و تجهیزات.

12. اطمینان از نصب و عملکرد صحیح تجهیزات حفاظتی.

13. تمیز بودن داخل تابلو از گرد و غبار، فلز و باقی‌مانده سیم‌ها.

14. بررسی نبود هرگونه رطوبت یا نفوذ آب به داخل محیط تابلو.

15. اطمینان از نصب صحیح درهای تابلو و عمل‌کرد صحیح قفل‌ها و لولاهای آن‌ها.

نگهداری تابلو برق پس از نصب

نصب صحیح تابلو برق، تنها گارانتی برای شروع به کار است؛ اما تداوم عملکرد آن در گروی یک برنامه نگهداری منظم است. برای جلوگیری از آسیب‌های ناشی از گرمای بیش از حد، لرزش یا نفوذ ذرات معلق، لازم است بازرسی‌های دوره‌ای برای چک کردن سلامت اتصالات، تمیز کردن فیلترهای تهویه و تست عملکرد تجهیزات حفاظتی انجام شود. فراموش نکنید که یک بازرسی ساده و دوره‌ای می‌تواند از وقوع حوادث جبران‌ناپذیر و آتش‌سوزی‌های الکتریکی جلوگیری کند.

جمع‌بندی

نصب و نگهداری تابلو برق، فرآیندی است که در آن دقت در جزئیات، مرز میان یک سیستم پایدار و یک حادثه خطرناک را تعیین می‌کند. از رعایت اصول مکانیکی و تراز بودن بدنه گرفته تا دقت در محاسبات بار و رعایت استانداردهای الکتریکی، همگی زنجیره‌هایی هستند که امنیت کل شبکه برق را تضمین می‌کنند. نادیده گرفتن کوچک‌ترین خطاهای تابلوبرق، می‌تواند در آینده منجر به هزینه‌های سنگین تعمیرات یا حتی حوادث جبران‌ناپذیر شود.

سوالات متداول

رایج‌ترین خطا در نصب تابلو برق چیست؟

رایج‌ترین خطا، نادیده گرفتن جزئیات استاندارد (از محاسبات بار و تهویه گرفته تا سفت‌کردن اتصالات و برچسب‌گذاری) است که امنیت و طول عمر سیستم را به شدت کاهش می‌دهد.

چرا تابلو برق بعد از نصب داغ می‌شود؟

علت اصلی داغ شدن تابلو برق، عدم تهویه مناسب، بارگذاری بیش از حد و یا وجود نقاط اتصال شل است که باعث ایجاد مقاومت و تلفات حرارتی می‌شود.

علت تریپ مکرر کلیدهای تابلو برق چیست؟

تریپ مکرر کلیدها معمولاً ناشی از بارگذاری بیش از حد ، اتصال کوتاه ، نوسانات شدید ولتاژ یا وجود اتصالات شل و ضعیف در مسیر جریان است.

اگر سیم ارت تابلو برق وصل نباشد چه اتفاقی می‌افتد؟

عدم اتصال سیم ارت باعث می‌شود در صورت بروز نشتی جریان، بدنه تجهیزات برق‌دار تحت ولتاژ قرار گرفته و خطر برق‌گرفتگی شدید و آتش‌سوزی به دلیل عدم تخلیه جریان خطا افزایش یابد

بهترین محل برای نصب تابلو برق کجاست؟

بهترین محل، فضایی دسترسی‌پذیر، خشک، دارای تهویه مناسب و دور از منابع رطوبت، لرزش و عوامل محیطی مخرب (مانند گرد و غبار زیاد یا مواد شیمیایی) است

آیا نصب تابلو برق سه فاز با تابلو تک فاز تفاوت دارد؟

تفاوت اصلی در ساختار مدار و تعداد فازها است؛ تابلوهای سه فاز برای توزیع توان بالاتر و تامین تجهیزات صنعتی طراحی شده‌اند، در حالی که تابلوهای تک‌فاز برای مصارف کم‌توان‌تر و مصارف خانگی یا تجاری کوچک به کار می‌روند.

چرا برچسب‌گذاری سیم‌ها در تابلو برق مهم است؟

برچسب‌گذاری سیم‌ها با هدف افزایش سرعت عیب‌یابی، جلوگیری از خطاهای انسانی در هنگام تعمیرات و ایجاد یک نقشه‌ی منطقی برای مدیریت دقیق مدار در آینده است
