چکیده : در فصل گرمای تابستان و کمبود برق کشور، چیزی به اندازه خنک‌کاری با حداقل هزینه به شما نخواهد چسبید. استفاده از داکت اسپلیت و فن کویل این امکان را برای شما فراهم می نماید. با ما همراه باشید...

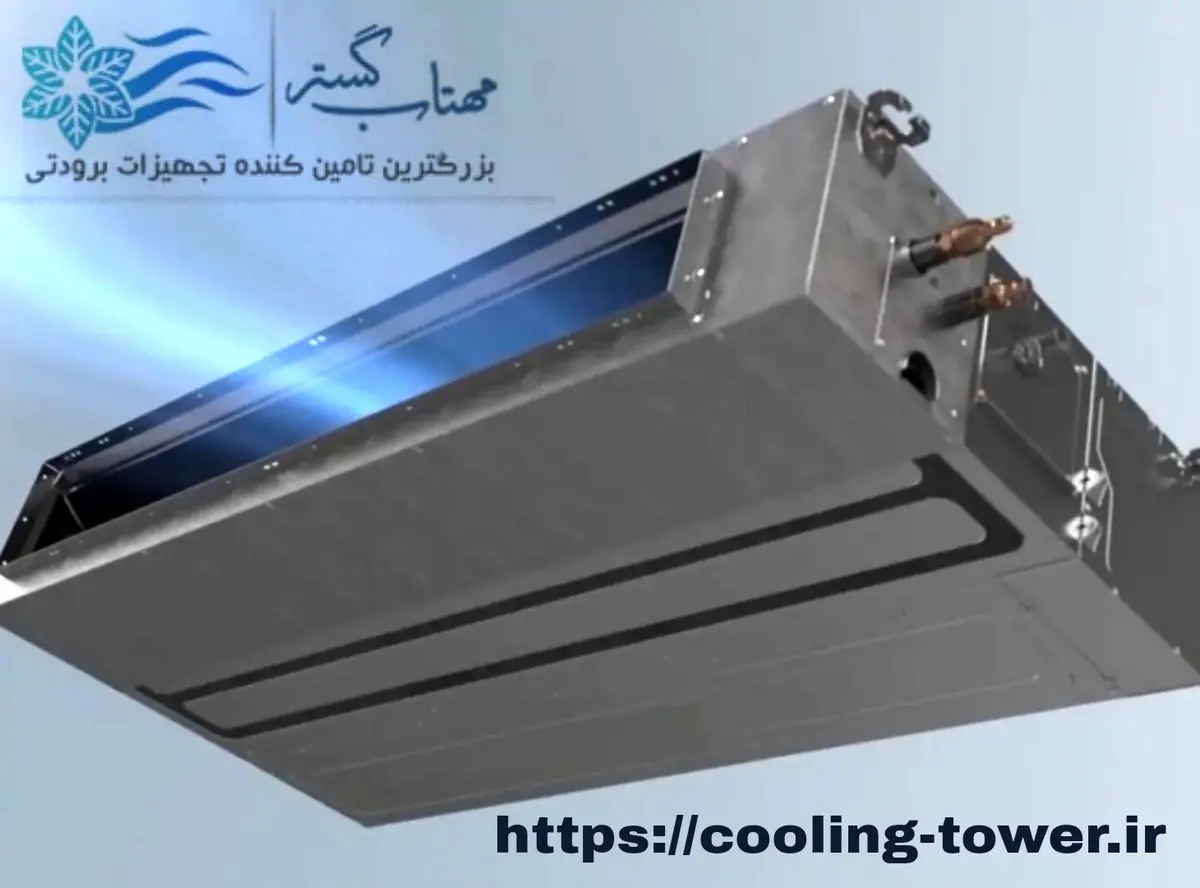

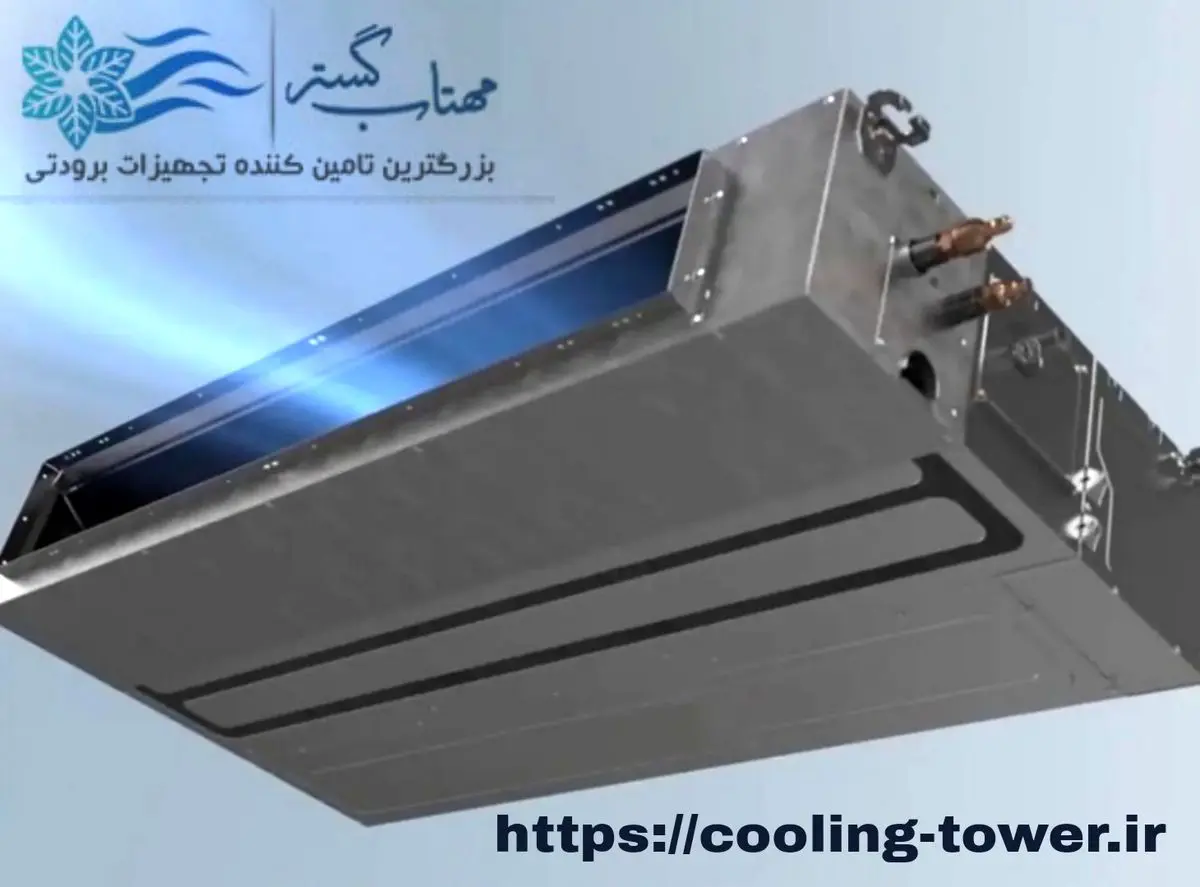

فن کویل (به انگلیسی Fan Coil Unit به اختصار FCU) یک دستگاه تولید کننده سرما و یا گرما است که در سیستم های تهویه مطبوع مورد استفاده و بهره برداری قرار می­گیرد. این دستگاه از دو بخش فن و کویل تشکیل شده است و در واقع نوعی سیستم سرمایشی و گرمایشی محسوب می­شود به همین دلیل از محبوبیت خاصی برخوردار هستند. امروزه بیشترین کاربرد این واحدها در ساختمان های مسکونی، اداری، تجاری و ... می­باشد.

فن کویل چیست؟

عملکرد این تجهیزات بسیار ساده می­باشد و برای تولید سرما یا گرما از هوا و آب استفاده می کنند. در وهله اول کویل ها وظیفه دریافت آب و تبدیل آن به انرژی و خروج هوا از طریق فن را بر عهده دارند و از این طریق می توانند تهویه مطبوعی را برای شما فراهم آورند.

فن کویل‌ها را می توان هم به صورت دستی توسط سوئیچ خاموش/روشن و هم توسط ترموستات کنترل کرد. همچنین به دلیل سادگی و انعطاف پذیری در نصب و راه اندازی، نسبت به دیگر سیستم های تهویه مطبوع مشابه، اقتصادی و کاربردی تر می­باشند.

اجزای تشکیل دهنده فن کویل

اصلی­ترین اجزای تشکیل دهنده این سیستم ها عبارت است از:

  • فن
  • کویل
  • بدنه
  • الکتروموتور
  • ترموستات
  • فیلتر تصفیه هوا
  • شیر هواگیری
  • کلید سلکتوری
  • شاسی
  • سینی درین
  • هیومیدستات
  • پلنوم

انواع Fan Coil Unit

8

فن کویل­ها با توجه به موقعیت و مکانی که قرار است نصب و راه اندازی شوند، تنوع زیادی بر اساس طراحی دارند. در واقع انواع مختلفی از این دستگاه­ها برای تطبیق با تاسیسات مختلف وجود دارند، که عبارت است از:

  • نوع دیواری
  • نوع زمینی
  • فن کویل کاستی
  • نوع کانالی
  • نوع دو لوله ای
  • نوع چهار لوله ای
  • فن کویل سقفی توکار
  • نوع سقفی روکار

مزایا و معایب Fan Coil Unit

تجهیزات گرمایشی و سرمایشی فن کویل، همانند هر تجهیز دیگری دارای مزایا و همچنین معایب خود هستند.

مزایای استفاده از فن کویل

  • راندمان بالا نسبت به سایر سیستم های گرمایشی و سرمایشی
  • سازگار با محیط
  • تامین گرمایش و سرمایش
  • تامین آسایش و آرامش
  • قابلیت تنظیم دما
  • کاربری آسان و راحت

معایب فن کویل

  • ایجاد نویز
  • تعمیرات و نگهداری زیاد
  • عدم تامین هوای تازه
  • فیلتراسیون ضعیف
  • عدم کنترل رطوبت

تفاوت فن کویل با سایر سیستم های تهویه مطبوع

تفاوت بزرگی که بین واحدهای فن کویل با سایر سیستم های تهویه مطبوع سنتی همانند تهویه مطبوع اسپلیت یا تهویه مطبوع کانالی وجود دارد، این است که فن کویل ها از آب به عنوان مبرد استفاده می کنند، در حالی که سایر سیستم­ها از گاز مبرد استفاده می­کنند.

این واقعیت که فن کویل از آب به عنوان مبرد استفاده می­کند، آن را به یک سیستم بسیار مورد تقاضا در تاسیسات تهویه مطبوع تبدیل کرده است. تفاوت بزرگ دیگری که می توانیم بین واحدهای فن کویل با سایر سیستم­های تهویه مطبوع همانند اسپلیت پیدا کنیم این است که اسپلیت های دیواری فقط یک کویل دارند، اما فن کویل ها می تواند دو کویل داشته باشند و بسته به نوع استفاده، قادر به تبادل گرما و سرما می­باشند.

نصب Fan Coil Unit

برای نصب این سیستم­ها لازم است چندین جنبه کلیدی در نظر گرفته شود از جمله، محل قرارگیری واحد؛ برای نصب این واحدها حتما به محل قرارگیری آن ها توجه نمایید. اگر سیستم در قسمت بالایی قرار گیرد انتقال هوای سرد سریع تر انجام می­شود اما انتقال هوای گرم کمی بیشتر طول می­کشد و برعکس. لازم به ذکر است که نصب فن کویل ها بسیار ساده می باشد، علاوه بر این، به عنوان یک قاعده کلی، آن ها تجهیزاتی هستند که نیاز به فضای کمی دارند.

فن کویل به چه تعمیراتی نیاز دارد؟

واحدهای فن کویل نیاز به تعمیر و نگهداری زیادی ندارد، اما همیشه باید اقدامات پیشگیرانه انجام شود تا عملکرد آن­ها افت نکند و از خرابی های سیستم جلوگیری شود. همچنین، تجهیزات و قطعات آن نیز باید همیشه بررسی شوند.

در خرید فن کویل به چه نکاتی باید توجه کرد؟

اگر قصد دارید از این تجهیزات به عنوان سیستم گرمایشی و سرمایشی استفاده نمایید، باید انتخاب درستی در خصوص نوع آن ها داشته باشید. در انتخاب این سیستم های تهویه مطبوع باید فاکتور های مختلفی را در نظر بگیرید. در ادامه مهم­ترین فاکتورهای انتخاب فن کویل را شرح می دهیم:

  • قدرت انتقال حرارت

قدرت انتقال حرارت در واقع همان ظرفیت دستگاه برای گرم کردن محیط است که بر حسب کیلووات اندازه گیری می شود. هرچه فن‌کویل از ظرفیت بالاتری برخوردار باشد، گرمایش بیشتری را فراهم می­کند.

  • قدرت انتقال برودت

قدرت انتقال برودت در واقع همان ظرفیت دستگاه برای خنک کردن محیط است. بیشتر بودن ظرفیت دستگاه می­تواند میزان برودت آن را افزایش دهد.

  • جریان هوا

جریان هوا به مقدار هوایی که می تواند در یک دوره زمانی جا به جا شود، گفته می­شود و بر حسب متر مکعب در ساعت (m3/h) اندازه گیری می­شود. هر چه جریان هوا بیشتر باشد، هوای بیشتری جا به جا می شود و اتاق سریع تر گرم یا سرد می­شود.

  • میزان نویز

یکی دیگر از مواردی که باید هنگام خرید به آن ها توجه نمایید، نویز دستگاه است. سیستم­های فن کویل کمی سر و صدا (نویز) تولید می­کنند. این میزان نویز بر حسب دسی بل (dB) اندازه گیری می شود. سیستم هایی که کیفیت پایین تری دارند، میزان نویز آن­ها بیشتر بوده و برای ساکنین آزار دهنده می­باشد.

  • راندمان سیستم

فن کویل ها در مقایسه با سایر سیستم­های تهویه مطبوع، تجهیزات بسیار کارآمدی هستند. برای اطلاع از راندمان سیستم، باید برچسب انرژی روی محصول توجه نمایید و ببینید چه حرفی برای آن در نظر گرفته شده است. حرف A بالاترین راندمان و حرف E پایین ترین راندمان کاری را نشان می دهد.

قیمت فن کویل

در مورد قیمت فن کویل باید گفت که یکی از ارزان ترین سیستمهای تهویه مطبوع موجود در بازار می باشند. قیمت فن کویل توسط عوامل مختلفی تعیین می شود که یکی از مهم ترین آن­ها ظرفیت سرمایشی و گرمایشی آن می­باشد. عوامل دیگری که بر قیمت این دستگاه تاثیر مستقیم دارد، عبارت است از:

  • نوع فن کویل
  • برند مورد استفاده
  • فناوری به کار برده شده
  • نوع موتور
  • جنس و کیفیت بدنه
  • ابعاد دستگاه
  • نوع فیلتر و جنس آن
  • کیفیت قطعات مورد استفاده در ساخت
  • محل نصب فن کویل

معرفی واحدهای تهویه مطبوع از نوع داکت اسپلیت

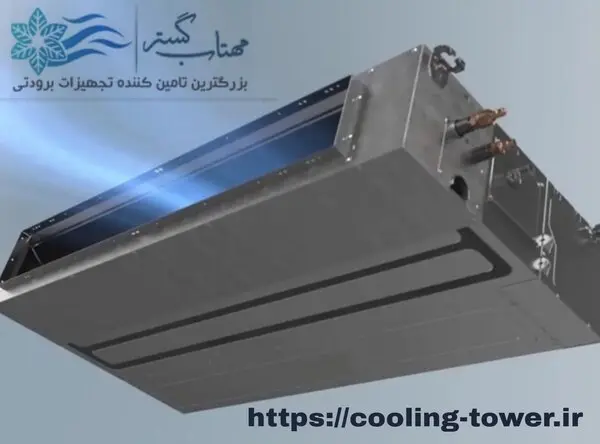

داکت اسپلیت یا همان اسپلیت کانالی (به انگلیسی Duct Split) یکی از سیستم های تهویه مطبوع با جدیدترین فناوری های روز دنیا است که جهت بهبود کیفیت هوا و همچنین ایجاد تهویه مطبوع از آن ها در ساختمان­های مسکونی، اداری، تجاری و... استفاده و بهره برداری می­شود. این سیستم ها از لحاظ طراحی و ساخت بسیار با کیفیت و سازگار با محیط هستند.

تقاضا برای استفاده از واحدهای تهویه مطبوع کانالی، همچون داکت اسپلیت، روز به روز در حال افزایش می­باشد. صرفه جویی در هزینه‌ها و کارآمد بودن این سیستم ها جهت خنک کردن فضاهای بزرگ تر با اتاقهای متعدد از ویژگیهایی است که این واحدها را از نظر عموم مردم، به کاربردی ترین تجهیزات تهویه مطبوع تبدیل کرده است. همچنین برای کسانی که به دنبال یک سیستم تهویه مطبوع جدید هستند، اسپلیت کانالی گزینه ای ایده آل می­باشد.

دستگاه تهویه مطبوع اسپلیت کانالی از دو واحد تشکیل شده است، یک واحد داخلی که معمولاً در سقف نصب می شود و یک واحد بیرونی. این دو واحد با هم و در کنار یک دیگر کار می­کنند تا یک چرخه تبرید را انجام دهند. این تجهیزات به دلیل کارایی مناسب و سهولت کنترل، معمولاً برای ساختمانهای بزرگ تر پیشنهاد می­شوند.

داکت اسپلیت چگونه کار می کند؟

10

سیستم تهویه مطبوع داکت اسپلیت سیستمی است که از مبرد برای تغییر دمای هوا استفاده می کند. مبرد ماده­‌ای است که به راحتی می­‌تواند از حالت گاز به حالت مایع تغییر فاز دهد و با طی کردن این فرآیند، باعث تغییر دمای محیط می­‌شود. سیستمهای اسپلیت کانالی از این تغییر دما برای خنک کردن یا گرم کردن محیط استفاده می­کنند.

اجزای اصلی سیستم های اسپلیت کانالی

اجزای اصلی سیستمهای اسپلیت کانالی اواپراتورها، کمپرسورها و کندانسورها هستند. اواپراتور: هوای گرم از خانه شما با کمک یک دمنده خارج می شود و از طریق مجاری به کویل های اواپراتور در واحد داخلی منتقل می­شود. این کویل ها حاوی مبرد سرد و کم فشار هستند که هوای گرم را جذب کرده و به گاز پر فشار تبدیل می­کنند. همانطور که هوای گرم خانه شما روی کویل های اواپراتور می دمد، خنک می شود و از طریق دریچه‌های سقف به محل مورد نظر بازگردانده می­شود.

کمپرسور: گاز مبرد پر فشار از طریق کمپرسور در یونیت خارجی جریان می یابد. کمپرسور گاز را تحت فشار قرار می دهد و آن را به حالت مایع تبدیل می­کند. کندانسور: مایع از طریق سیم پیچ های کندانسور در واحد بیرونی جریان می یابد. یک فن روی کویل‌ها می‌دمد و مقداری گرما را از مبرد مایع دفع می­کند. سپس مبرد مایع از یک دریچه انبساط عبور می­کند، که فشار آن را کاهش داده و حتی باعث می شود محیط مورد نظر را بیشتر خنک کند.

سایر اجزای قابل توجه سیستم تهویه مطبوع داکت اسپیلت عبارت است از:

  • الکتروموتور
  • فن
  • ترموستات یا سنسور
  • شیرانبساط
  • کنترلرها
  • فیلترها
  • لوله‌های مسی
  • کانال ها
  • دمپر برقی
  • دریچه‌های ورود هوا

مکان های مورد استفاده از واحد داکت اسپلیت

واحد های داکت اسپلیت نوعی سیستم تهویه مطبوع مرکزی محسوب می­شوند که از کانال­‌ها برای انتقال هوا در سراسر سیستم استفاده می ‌کند. با استفاده از این تجهیزات، این سیستم قادر است به قسمت های مختلف خانه که به آن زون گفته می­شود دسترسی پیدا کند. به عنوان مثال، در یک منزل با متراژ بالا، ممکن است از چهار یونیت داخلی استفاده شود، یکی برای قسمت نشیمن اصلی، یکی برای آشپزخانه، یکی برای اتاق خواب اصلی و دیگری برای یک اتاق خواب کوچکتر.

داکت اسپلیت اینورتر

تکنولوژی اینورتر به کمپرسور داکت اسپلیت اجازه می دهد تا سرعت خود را به صورت اتوماتیک کنترل کند. در سیستم ‌های تهویه مطبوع قدیمی ‌تر، کمپرسور ها دارای دو حالت روشن و خاموش بودند. هنگامی که کمپرسور روشن است با نهایت عملکرد کار می کند تا به دمای مورد نظر برسد و سپس خاموش می­شود. اما به کمک سیستم های داکت اسپلیت اینورتر، کمپرسور می ‌تواند سرعت خود را تغییر دهد و به آن اجازه می ‌دهد تا مقدار مناسبی از مبرد را از طریق سیستم پمپ کند. این امر باعث می­شود دستگاه تا 30 درصد کارایی بیشتری نسبت به نوع معمولی داشته باشد.

تفاوت داکت اسپلیت اینورتر و معمولی

این دو سیستم هر دو جهت ایجاد تهویه مطبوع در ساختمان های مسکونی، اداری، تجاری و ... استفاده و بهره برداری می­شوند. تنها تفاوت اصلی که این دو سیستم را از دیک دیگر متمایز می­کند، نوع کمپرسور آن ها می باشد. همچنین نوع اینورتر این تجهیزات از نظر مصرف انرژی بسیار کم هزینه تر نسبت به نوع معمولی می­باشد.

نصب تجهیزات اسپلیت کانالی

یونیت های داخلی یک سیستم اسپلیت کانالی معمولاً در سقف  ها به صورت روکار و یا توکار نصب و می‌شود، اما گاهی اوقات به دلیل وجود فضای کافی، آن ها را در هر مکان دیگری می­توان نصب کرد.

یونیت خارجی این سیستم­ها در بیرون از ساختمان ها قرار می­گیرد. چرا که برای عملکردی بهتر نیاز به فضای باز دارند. یکی دیگر از دلایلی که یونیت های خارجی در بیرون از ساختمان ها نصب می‌شوند، ایجاد سر و صدای آن ها است. ایجاد سر و صدا می­تواند برای ساکنین ناخوشانید باشد.

مزایای خرید دستگاه اسپلیت کانالی

  • ایجاد گرمایش و سرمایش
  • تامین هوای تازه
  • طول عمر بالا
  • استفاده و کاربری آسان از دستگاه
  • کاهش رطوبت هوا
  • راه اندازی و نصب آسان

ظرفیت اسپلیت های کانالی

ظرفیت اسپلیت های کانالی را با مقیاس هایی همچون بی تی یو و یا تن تبرید بیان می‌کنند. واحدهای دیگری که برای بیان ظرفیت این سیستمها مورد استفاده قرار می‌گیرد اسب بخار و کیلووات می­باشد، اما معمولا از این مقیاس ها برای آن­ها استفاده نمی­شود.

جهت محاسبه دقیق ظرفیت فن کویل، می­توانید از نرم افزار های مرطوبه این سیستم استفاده نمایید. اگر ظرفیت دستگاه به درستی انتخاب نشود و استاندارد نباشد، میزان برق مصرف دستگاه بسیار بالا می­رود. همچنین ظرفیت بالاتر باعث می شود قیمت فن‌کویل بیشتر شود.

قیمت اسپلیت کانالی

اسپلیت‌های کانالی براساس نوع دستگاه، نوع برند، کیفیت ساخت دستگاه و قطعات به کار برده شده در ساخت، ظرفیت، مصرف انرژی و... دارای قیمت های متفاوتی هستند. جهت کسب اطلاعات دقیق‌تر با کارشناسان مهتاب‌گستر با شماره‌ تلفنهای ۶۶۷۰۶۳۷۷ و ۶۶۷۰۹۵۲۸ در تماس باشید.
