شیر توپی فولادی Fire Safe و Anti-Static چیست و چگونه باید تأیید شود؟

هنگام استعلام شیر توپی فولادی مناسب خطوط فرایندی، دو عبارت Fire Safe و Anti-Static زیاد دیده می‌شوند؛ اما وجود این کلمات در کاتالوگ به‌تنهایی اثبات نمی‌کند که مدل پیشنهادی تمام الزامات پروژه را پوشش می‌دهد.

Fire Safe در شیر توپی چه مفهومی دارد؟

در بسیاری از شیرهای توپی، آب‌بندی اصلی با Seat پلیمری انجام می‌شود. قرارگرفتن شیر در معرض آتش می‌تواند به Seat، O-ring و Packing آسیب بزند و مسیر نشتی داخلی یا خارجی ایجاد کند.

طراحی Fire Safe با استفاده از تمهیداتی مانند آب‌بندی ثانویه فلز با فلز، Packing مقاوم‌تر و گسکت‌های مناسب تلاش می‌کند پس از آسیب اجزای نرم، نشتی را در حدود معیار استاندارد آزمون کنترل کند.

Fire Safe به معنی بدون نشتی‌بودن کامل یا ادامه کار عادی شیر در هر آتش‌سوزی نیست. هدف آزمون، ارزیابی عملکرد نمونه شیر در شرایط، زمان، فشار و روش تعریف‌شده استاندارد است. بنابراین نتیجه باید همراه با استاندارد آزمون و دامنه اعتبار آن خوانده شود.

«عبارت Fire Safe زمانی قابل اتکا است که به گزارش آزمون قابل‌ردیابی، طراحی مشخص و دامنه تأیید روشن متصل باشد؛ درج این عبارت روی بروشور جای گواهی آزمون را نمی‌گیرد.»

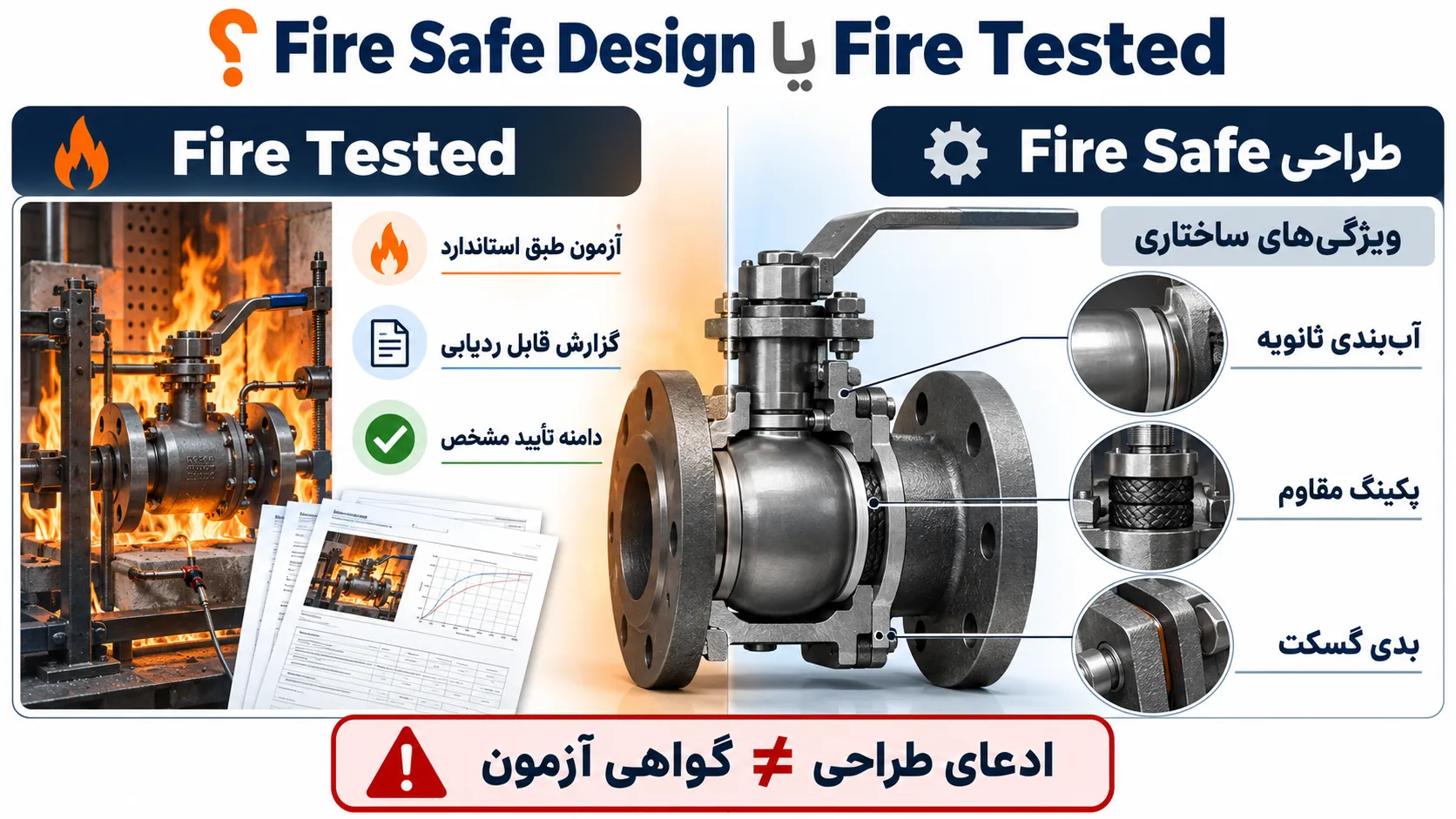

تفاوت Fire Safe Design و Fire Tested

Fire Safe Design یعنی در طراحی شیر ویژگی‌هایی برای کاهش نشتی پس از آسیب حرارتی پیش‌بینی شده است. Fire Tested یعنی یک نمونه یا خانواده طراحی طبق استاندارد مشخص تحت آزمون قرار گرفته و نتیجه آن مستند شده است.

این تفاوت برای خرید اهمیت زیادی دارد. ممکن است یک شیر از نظر ساختاری دارای گسکت گرافیتی یا آب‌بندی ثانویه باشد، اما گزارش آزمون معتبر برای مدل، متریال یا محدوده موردنیاز پروژه ارائه نشود. در پروژه‌ای که گواهی الزامی است، ادعای طراحی به‌تنهایی کافی نخواهد بود.

استاندارد آزمون آتش چگونه انتخاب می‌شود؟

از استانداردهای شناخته‌شده این حوزه می‌توان به API 607، API 6FA و ISO 10497 اشاره کرد؛ اما این نام‌ها نباید بدون بررسی جای یکدیگر استفاده شوند. نوع شیر، کاربرد، استاندارد اصلی پروژه و مشخصات فنی کارفرما تعیین می‌کنند کدام آزمون پذیرفتنی است.

API 607 برای آزمون آتش شیرهای ربع‌گرد و شیرهای مجهز به سیت غیرفلزی شناخته می‌شود. ISO 10497 نیز الزامات آزمون آتش شیرها و قواعد تعمیم صلاحیت یک طراحی را بیان می‌کند. برای پذیرش، باید شماره و ویرایش استاندارد، گزارش آزمون و ارتباط آن با شیر پیشنهادی بررسی شود.

مکانیزم Anti-Static چگونه عمل می‌کند؟

حرکت Ball روی Seat غیرفلزی می‌تواند بار الکتریسیته ساکن ایجاد کند. اگر میان Ball، Stem و Body مسیر رسانای پیوسته وجود نداشته باشد، اختلاف پتانسیل ممکن است باقی بماند. در سرویس‌های قابل‌اشتعال، جرقه ناشی از تخلیه الکتریکی یک خطر قابل‌توجه است.

در طراحی Anti-Static معمولاً از قطعه رسانای فنردار یا مکانیزم مشابه استفاده می‌شود تا پیوستگی الکتریکی میان اجزای داخلی و بدنه برقرار شود. وجود این قطعه باید در نقشه، دیتاشیت یا مدارک سازنده مشخص باشد و در صورت الزام پروژه، آزمون مقاومت الکتریکی طبق معیار پذیرش تعریف‌شده انجام شود.

Anti-Static بودن با اتصال زمین کل خط یکسان نیست. مکانیزم داخلی، مسیر الکتریکی اجزای شیر را برقرار می‌کند؛ اما Bonding و Earthing خط لوله و تجهیزات باید مطابق طراحی برق و ایمنی پروژه اجرا شود.

جدول مقایسه Fire Safe و Anti-Static

در گواهی Fire Safe چه مواردی بررسی شود؟

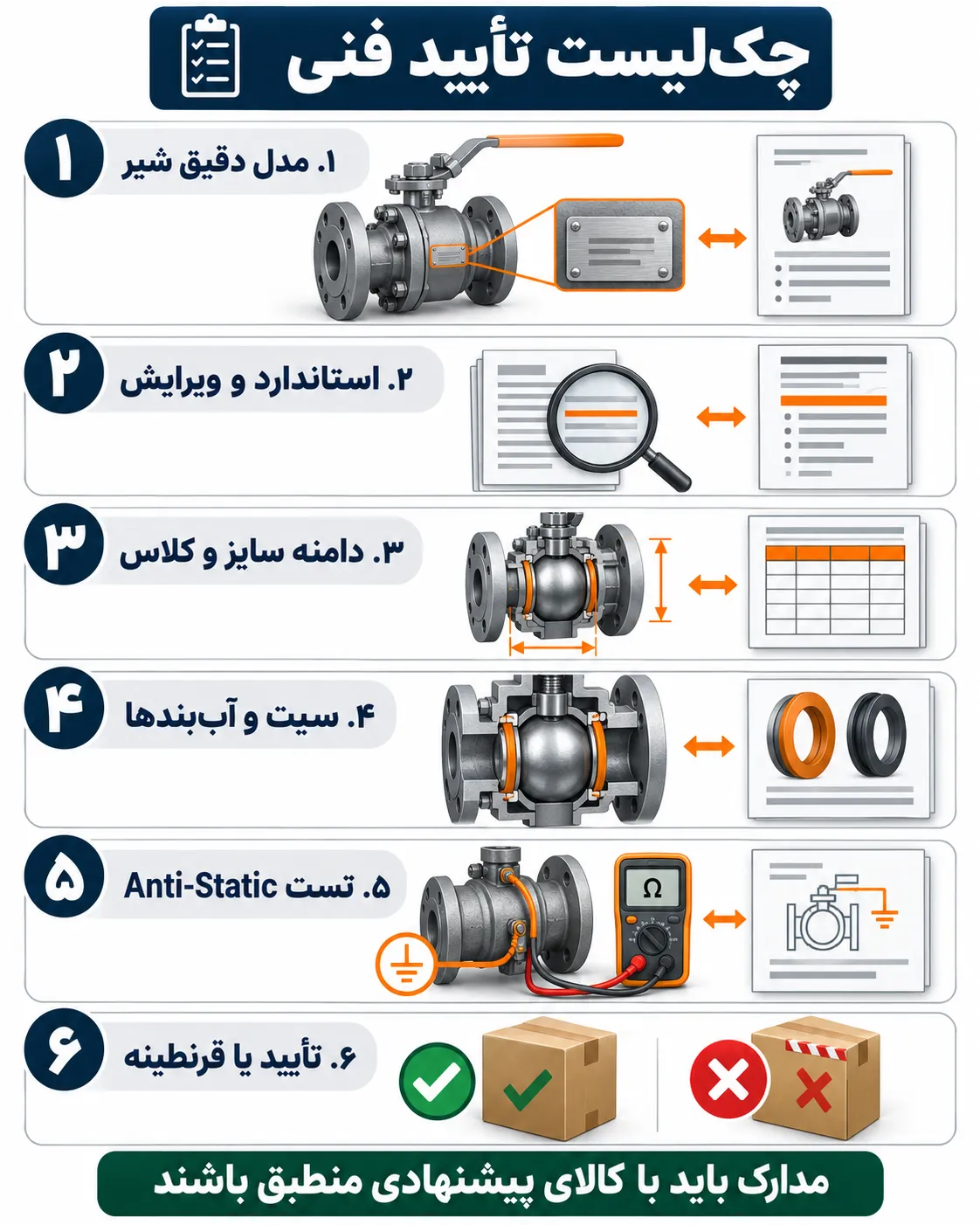

فقط مشاهده یک فایل PDF با عنوان Certificate کافی نیست. واحد خرید یا کنترل کیفیت باید حداقل موارد زیر را تطبیق دهد:

• نام سازنده و مدل یا سری طراحی آزمایش‌شده؛
• استاندارد آزمون و ویرایش آن؛
• سایز، کلاس فشاری و متریال نمونه آزمون؛
• نوع Seat و آب‌بندهای استفاده‌شده؛
• شماره گزارش، تاریخ و مرجع انجام آزمون؛
• دامنه سایزها، کلاس‌ها و متریال‌های تحت پوشش؛
• تطبیق ساختار شیر پیشنهادی با نمونه آزمون‌شده.

اگر گواهی برای سری دیگری صادر شده باشد یا جنس اجزای آب‌بندی تغییر کرده باشد، نباید بدون ارزیابی فنی به کالای پیشنهادی تعمیم داده شود.

خطاهای رایج در استعلام شیر توپی فولادی

نخستین خطا، نوشتن عبارت کلی Fire Safe بدون تعیین استاندارد است. چنین عبارتی امکان مقایسه فنی پیشنهادها را کاهش می‌دهد. بهتر است استاندارد موردقبول، ویرایش، نوع مدرک و لزوم ارائه گزارش در درخواست خرید درج شود.

خطای دوم، برابر دانستن Fire Safe با Fire Resistant است. آزمون Fire Safe درباره عملکرد تعریف‌شده شیر هنگام و پس از مواجهه با آتش است و نباید به وعده نامحدود مقاومت در برابر حریق تبدیل شود.

خطای سوم، فرض Anti-Static بودن تمام شیرهای توپی است. این ویژگی باید در طراحی مدل تأیید و در صورت نیاز آزمایش شود. همچنین مکانیزم Anti-Static، Stem ضدپرتاب یا Blowout-Proof و الزامات انتشار فرّار هرکدام موضوع جداگانه‌ای هستند و نباید به‌جای هم استفاده شوند.

متن پیشنهادی برای درخواست خرید

در سفارش می‌توان به‌جای عبارت‌های مبهم، از یک الزام قابل‌اندازه‌گیری استفاده کرد:

«شیر توپی فولادی باید مطابق دیتاشیت پروژه، دارای طراحی Anti-Static و تأیید Fire Safe طبق استاندارد و ویرایش تعیین‌شده باشد. سازنده موظف است پیش از تحویل، گزارش آزمون، دامنه Qualification و مدارک انطباق مدل پیشنهادی را برای بررسی ارائه کند.»

مقادیر مقاومت الکتریکی، درصد بازرسی و مدارک موردنیاز باید توسط واحد مهندسی پروژه تکمیل شوند و از کپی‌کردن معیارهای نامرتبط خودداری شود.

جمع‌بندی

Fire Safe برای کنترل نشتی در شرایط آزمون آتش و Anti-Static برای ایجاد مسیر تخلیه بار ساکن در اجزای شیر به‌کار می‌روند. این دو قابلیت مکمل‌اند، اما هدف و روش تأیید متفاوتی دارند.

تصمیم خرید باید بر پایه دیتاشیت، استاندارد مشخص، گزارش قابل‌ردیابی و انطباق مدل پیشنهادی با دامنه گواهی باشد. برای مشاهده دیگر شیرآلات و تجهیزات پایپینگ یا ارسال مشخصات پروژه می‌توانید به تجهیز فولاد مراجعه کنید.
